ПК-9М

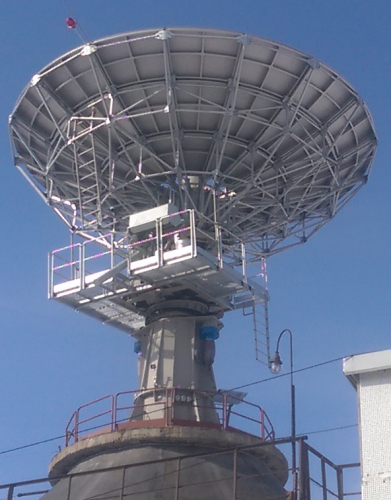

Приёмный комплекс ПК-9М
Предназначен для приёма информации с КА «Метеор-М» № 2, «Метеор-М» № 2-2 и следующих КА, с возможностью приёма информации с КА серии «Канопус-В» и «Канопус-В-ИК» в сантиметровом диапазоне (8200 МГц). Предприятие – изготовитель - Открытое акционерное общество «Российская корпорация ракетно-космического приборостроения и информационных систем» (ОАО «Российские космические системы»)
Состав комплекса
- антенная система типа ТНА-9ПМ1, включающая:
  • антенный пост, состоящий из опорно-поворотного устройства и зеркальной системы с зеркалом диаметром 9 м;
  • антенно-фидерное устройство;
  • электропривод;
  • прибор автосопровождения;
  • систему управления антенной;
  • систему дегидрации.
- приёмная станция ПС ПК-9М, включающая:
  • широкополосные МШУ-конверторы- 2 шт.;
  • двухканальную приёмную аппаратуру ПМА-М;
  • демодуляторы- 2 шт.;
  • модулятор контрольного тракта;
  • двухканальный прибор кадровой синхронизации (со встроенным имитатором цифрового сигнала);
  • приборы регистрации и оперативного просмотра;
  • программный комплекс;
  • сервер централизованного управления.

Основные параметры комплекса
  • антенная система – зеркального типа с параболическим зеркалом диаметром 9 м.
  • ширина диаграммы направленности - 16′
  • количество частотных каналов приёма – 2
  • скорость приёма информации по каждому из двух каналов:
  •     в режиме ОФМ – до 61,44 Мбит/с;     в режиме ДОФМ – до 122,88 Мбит/с.
