ПК-9У

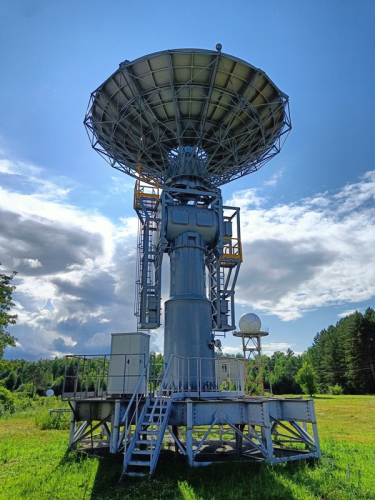

Приёмный комплекс ПК-9У
Предназначен для приёма информации с КА серии «Ионосфера-М», с возможностью приёма информации от КА серий «Метеор-М», «Канопус-В» и «Канопус-В-ИК» в сантиметровом диапазоне (8200 МГц). Предприятие-изготовитель – Открытое акционерное общество «Российская корпорация ракетно-космического приборостроения и информационных систем» (ОАО «Российские космические системы»).
Состав комплекса
- антенная система типа ТНА-9У, включающая:

  • - антенный пост, состоящий из опорно-поворотного устройства и зеркальной системы с зеркалом диаметром 9 м;
  • - антенно-фидерное устройство;
  • - электропривод;
  • - прибор автосопровождения;
  • - систему управления антенной;
  • - систему дегидрации.
- приёмная станция ПС ПК-9У, включающая:
  • - широкополосные МШУ-конверторы – 2 шт;
  • - демодуляторы – 2 шт;
  • - модулятор контрольного тракта;
  • - двухканальный прибор кадровой синхронизации (со встроенным имитатором цифрового сигнала);
  • - приборы регистрации и оперативного просмотра;
  • - программный комплекс;
  • - сервер централизованного управления.
Основные параметры комплекса
  • - антенная система зеркального типа с параболическим зеркалом диаметром 9 м;
  • - ширина диаграммы направленности – 16′;
  • - количество частотных каналов приёма – 2;
  • - скорость приёма информации по каждому из двух каналов:
  •     в режиме ОФМ – до 61,44 Мбит/с;
  •     в режиме ДОФМ – до 122,88 Мбит/с.
