Приёмный комплекс СПДП-АМ
Приёмный комплекс СПДП-АМ входит в состав наземного комплекса приема, обработки и распространения информации с КА серии «Арктика-М». СПДП-АМ осуществляет одновременный прием метеорологической информации, ретранслированной через КА «Арктика-М», в объеме до 100 каналов частотного разделения, в диапазоне частот от 1697 до 1699 МГц. Предприятие-изготовитель – ФГБУ «НИЦ «Планета».
Состав комплекса

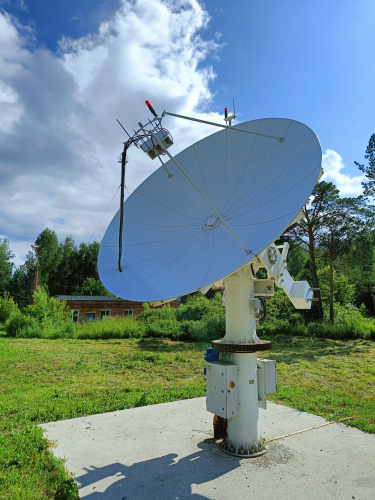

- антенный пост, состоящий из опорно-поворотного устройства и зеркальной системы с зеркалом диаметром 3 м;
- антенно-фидерное устройство;
- опорно-поворотное устройство с приводами;
- основной и резервный малошумящий усилитель (МШУ) с системой управления резервированием;
- система управления антенной;
- приёмная станция СПДП-АМ, включающая:
  • - разветвитель сигналов;
  • - канальное приемное устройства с резервированием;
  • - имитатор бортового сигнала;
  • - программный комплекс;
  • - сервер централизованного управления.
Основные параметры комплекса
- антенная система зеркального типа с параболическим зеркалом диаметром 3 м;
- прием и передача в АПС двухсторонней радиосвязи ретранслированных через КА «Арктика-М» радиосигналов двухсторонней связи;
- скорость приёма информации 100 или 1200/2400 бит/с, объем передаваемых данных – до 15000 бит в каждом сообщении.
