СКС-ПРМ-АМ

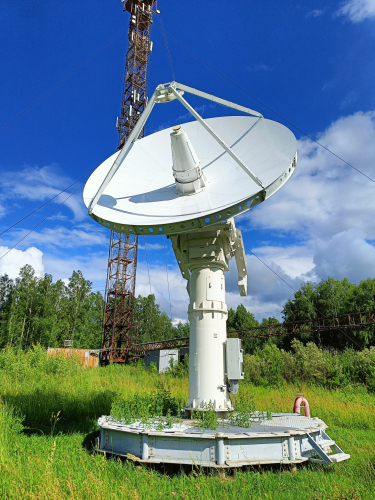

Станция космической связи СКС-ПРМ-АМ
Станция является антенно-приемным комплексом, предназначенным для обнаружения, приема и автоматизированной первичной обработки сигналов связи дистанционного зондирования Земли (ССДЗЗ) в Х-диапазоне частот. Станция функционально представляет собой однодиапозонную полноповоротную антенную систему, обеспечивающую прием сигналов от космического аппарата (КА) ССДЗЗ с использованием моноимпульсного облучателя Х-диапазона частот.
Состав комплекса
- антенный пост, состоящий из опорно-поворотного устройства и зеркальной системы с зеркалом диаметром 5,4 м;
- антенно-фидерное устройство;
- опорно-поворотное устройство с приводами;
- преобразователь малошумящий МШПР-Ф8;
- система управления антенной;
- приёмная станция СКС-ПРМ, включающая:
  • - устройство автосопровождения;
  • - два демодулятора DMAM1500;
  • - имитатор бортового сигнала;
  • - программный комплекс;
  • - модуль гетеродина (МГ-Ф8);
  • - устройство обработки сигналов ошибки (УОСО-L);
  • - сервер централизованного управления.
Основные параметры комплекса
- антенная система зеркального типа с параболическим зеркалом диаметром 5,4 м;
- станция обеспечивает прием информации с КА «Арктика-М» в Х-диапазоне частот;
- рабочий диапазон частот 7833-7897 МГц;
- скорость модуляции приемных сигналов 30,72 Мбит/сек.
