СКС-8/7 ДЦ

СКС-8/7 ДЦ

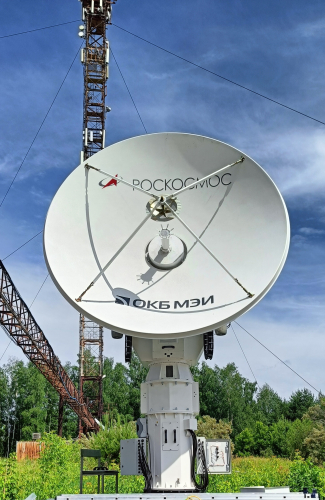

Комплекс СКС-8/7 ДЦ предназначен для приема и передачи высокочастотного сигнала Х-диапазона, в составе приемно-передающей станции космической связи. Система обеспечивает наведение на КА, находящиеся на высокоэллиптических (серия «Арктика-М») и геостационарных (серия «Электро-Л») орбитах.
Состав комплекса

- приёмный комплекс СКС-8/7 ДЦ ТНА-3М2, включает в себя:

  • - антенный пост, состоящий из опорно-поворотного устройства и зеркальной системы с зеркалом диаметром 3 м;
  • - антенно-фидерное устройство приемопередающее АФУ-Х;
  • - опорно-поворотное устройство с приводами;
  • - систему управления антенной;

- приёмная станция СКС-8/7 ДЦ, включающая:

  • - устройство автосопровождения;
  • - радиотехнический комплекс;
  • - программный комплекс;
  • - сервер централизованного управления.
Основные параметры комплекса
- антенная система зеркального типа с параболическим зеркалом диаметром 3 м;
- станция обеспечивает прием информации с КА серий «Арктика-М», «Электро-Л» в Х-диапазоне частот;
- рабочий диапазон частот 7400-8500 МГц;
- ширина диаграммы направленности – не более 0,82°;
- прием информации с символьной скоростью 2,56; 15,36 и 30,72 Мбит/сек.
